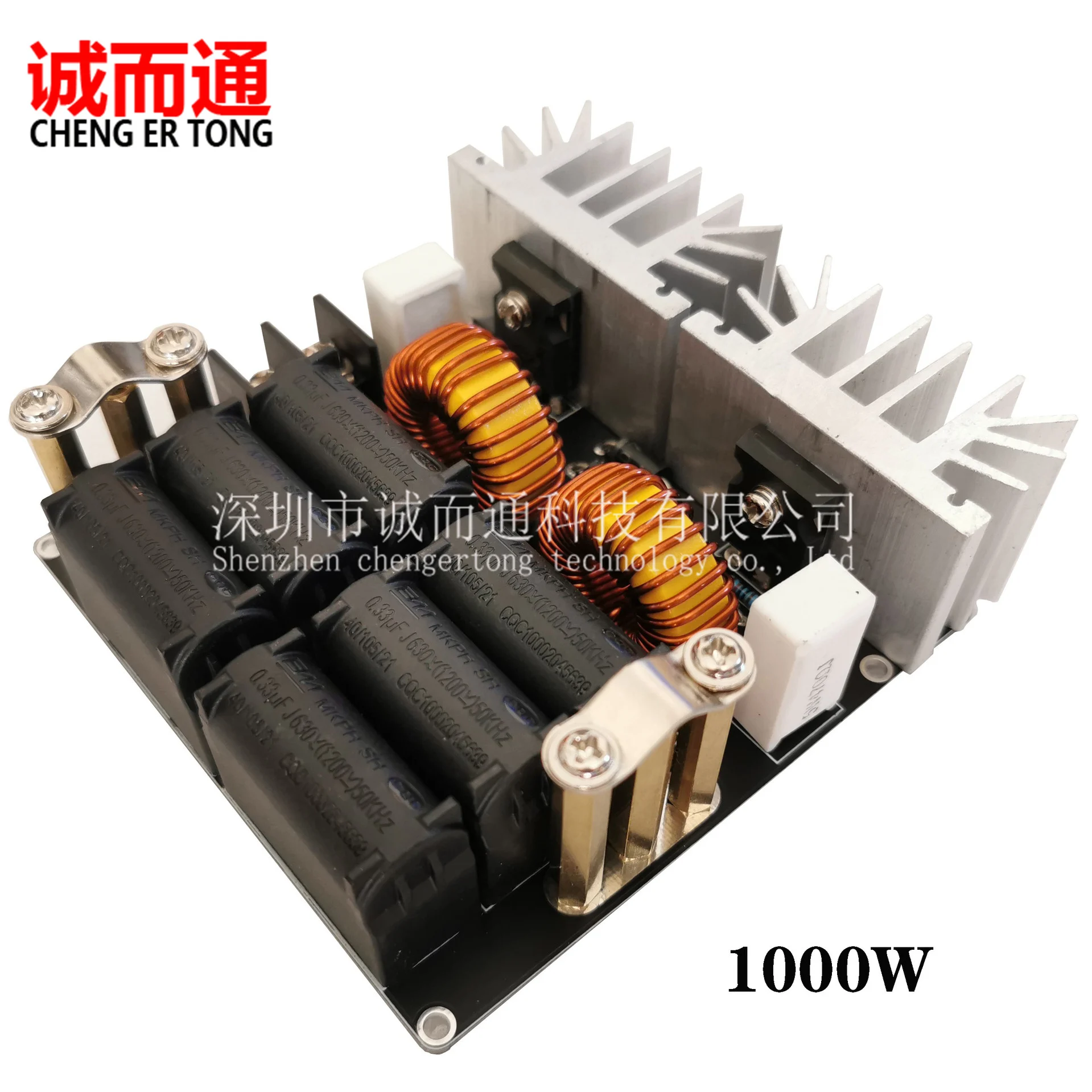

1000W ZVS高频感应加热机 高频机 高频淬火 中频炉 无抽头zvs







【产品参数】

产品尺寸：100mm * 100mm

输入电压：12V-48 推荐36V



电源要求：小于12V≥10A   15V以上≥15A





感应加热时电源推荐使用36V20A以上的开关电源，36V供电的话须20A以上的电源，电压越大电流越大，加热功率越大，加热速度越快。







【宝贝亮点及特点】

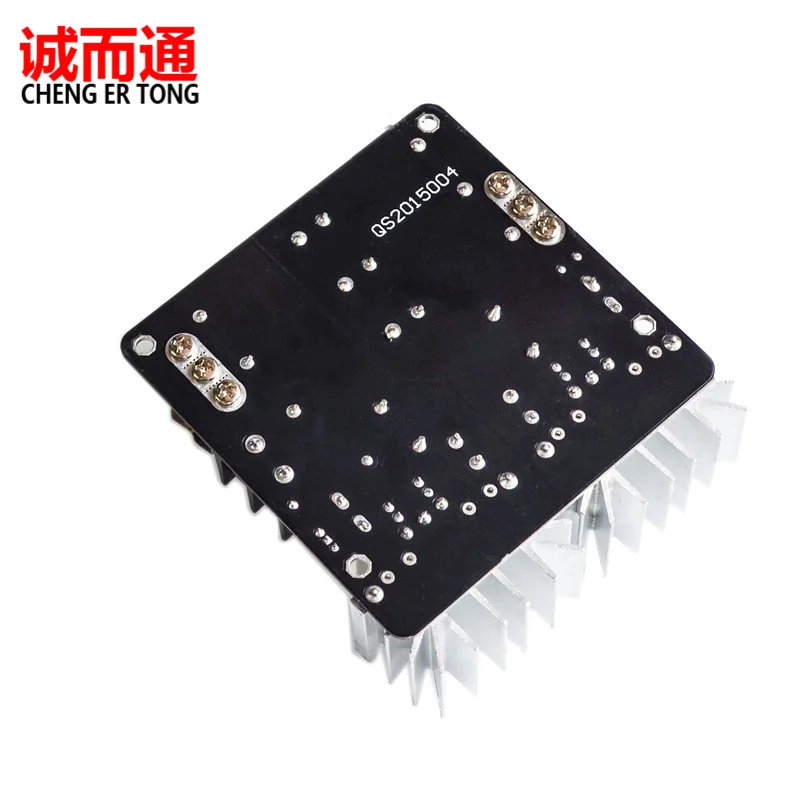

【1】加热板采用100*100mm军工级PCB制作，性能稳定；







【2】功率线开窗设计，可镀锡增加电流发热小；







【3】采用超大号大功率散热片散热更好；







【4】输出端使用三根M4铜柱并联，可以接高压包等其他输出；







【买家必看/特别注意】







【1】感应加热工作时功率很大除了板子和元器件发热以外，铜管的发热量也非常大。买家可自备水冷散热系统，可以买一个小水泵和2米左右的内径为4mm的橡胶水管；也可购买套餐中的配套水泵。











【2】使用开关电源供时必须注意，因为大功率的开关电源一般都有缓启动功能，即刚开始输出电压时缓慢上升的，而如果电压在上升到10V之前就接通感应加热电路会因为电压不够而导致电路不起振，从而使两个MOS管同时导通而烧毁元件，所以务必要是开关电源电压稳定以后再接入感应加热电路；











【3】在加热金属物体时尽量不要加热体积太大的金属，否则可能因功率超负荷而过载发生危险；使用时最好加一个20A保险丝或者电流表和空气开关较好，都可在套餐中选配。







【4】虽然此驱动板可承受20A以上电流，为了防止意外和损坏建议不要超过48V20A。

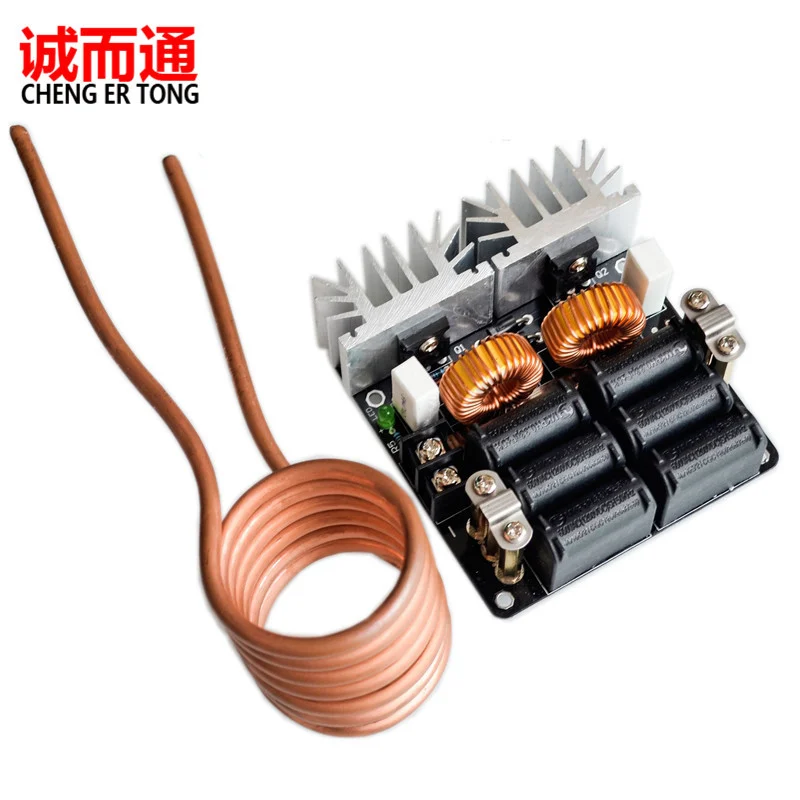

【4】套餐自带的加热圈直径为40mm，设计电压24V，若使用30V以上电压供电须使用内径50mm以上的加热圈，风扇和水泵均使用12V直流电源，请使用稳压模块单独供电避免烧坏风扇和水泵。

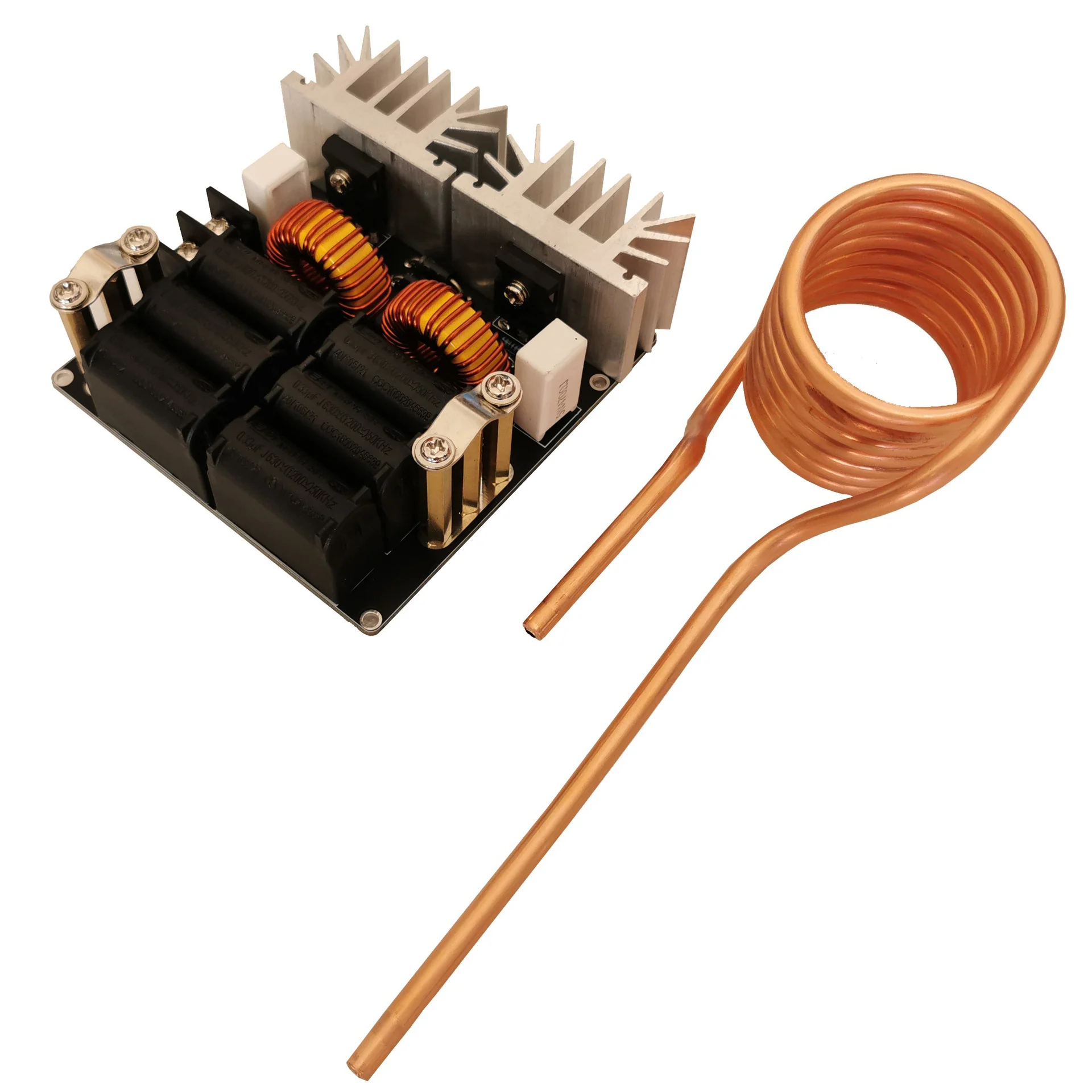

【5】做感应加热的应当使用本产品配套套餐里的铜管，或者按照8圈内径40mm的标准绕制，否则出现任何烧毁问题买家自行承担责任。



【使用注意事项】：



根据各位小伙伴反馈的各种问题及使用中出现的问题在此说明，各位在使用前务必遵守

【1】本模块的最低输入电压为12V不是代表所有的12V电源都可以使用，有些新手买家使用了功率较小的电源，本模块的具体电压和电流都有要求，电压12V电流必须在10A以上的电源才可以使用，电源的功率过低会导致在大功率输出的时候电源的实际输出电压大大降低，当电压低于12V的话会导致两个ＭＯＳ管同时导通，会烧坏MOS管；

【2】有些买家在使用的时候会没有注意到电源的功率要求导致ＭＯＳ管发热，如果发现ＭＯＳ管发热异常的话首先要考虑一下电源的输出是否达到要求



【3】板子不要空载，否则会发出频率很高的噪音，然后MOS管会发热烧坏

【4】感应加热建议使用36V20A的电源，12V 的电源功率太小加热几乎没有反应，而且12V 的电源加热容易导致电源输出电压降低，低于12V就很危险了



【5】感应加热功率很大，发热在所难免，务必做好散热。



 【宝贝图片】

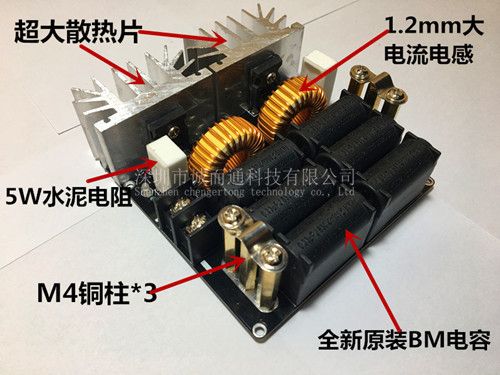

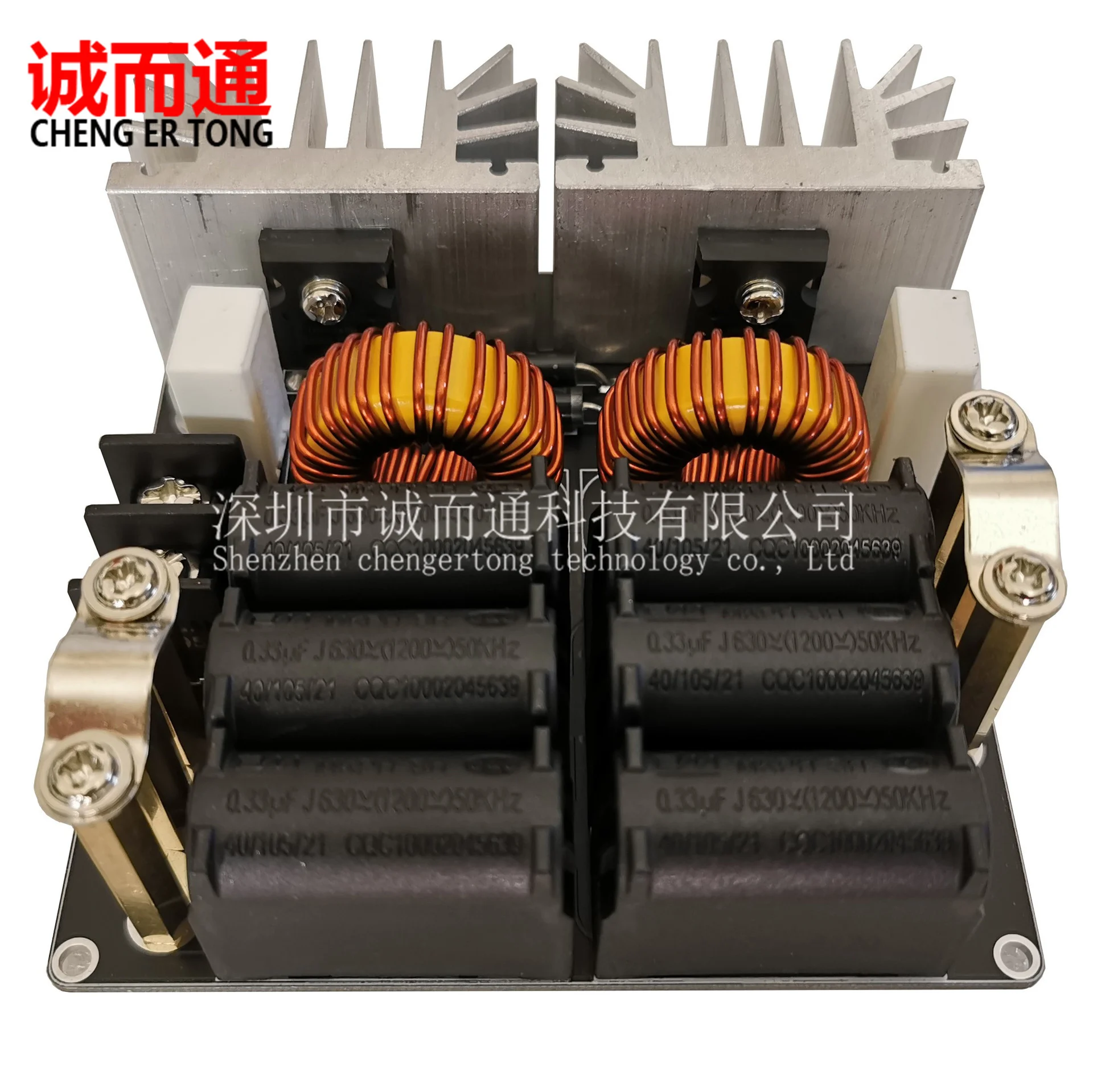

主板详解：
